ГОСТ 11708-82: Основные нормы взаимозаменяемости. Резьба. Термины и определения

Терминология ГОСТ 11708-82: Основные нормы взаимозаменяемости. Резьба. Термины и определения оригинал документа:

67. Базовая плоскость конической резьбы

Базовая плоскость

D. Basisebene des kegligen Gewindes

Плоскость, перпендикулярная к оси резьбы и служащая для определения осевого положения основной плоскости конической резьбы или взаимного осевого положения сопрягаемых деталей, имеющих коническую резьбу (черт. 33)

Черт. 33

Определения термина из разных документов: Базовая плоскость конической резьбы

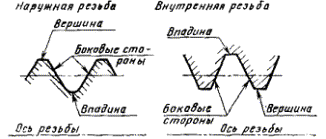

23. Боковая сторона резьбы

D. Gewindeflanke

Е. Flank

F. Flanc

Часть винтовой поверхности резьбы, расположенная между вершиной и впадиной резьбы и имеющая в плоскости осевого сечения прямолинейный профиль (черт. 10)

Черт. 10

Определения термина из разных документов: Боковая сторона резьбы

24. Вершина резьбы

D. Gewindespitze

Е. Crest

F. Sommet

Часть винтовой поверхности резьбы, соединяющая смежные боковые стороны резьбы по верху ее выступа (черт. 10)

Определения термина из разных документов: Вершина резьбы

ОБЩИЕ ПОНЯТИЯ

Линия, образованная на боковой поверхности реального или воображаемого прямого кругового цилиндра (черт. 1) или прямого кругового конуса (черт. 2) точкой, перемещающейся таким образом, что отношение между ее осевым перемещением а и соответствующим угловым перемещением ε постоянно, но не равно нулю или бесконечности

Черт. 1

Черт. 2

Определения термина из разных документов: Винтовая линия резьбы

20. Винтовая пара

D. Schraubtrieb

Цилиндрическое резьбовое соединение, предназначенное для преобразования вращательного движения в осевое перемещение

Определения термина из разных документов: Винтовая пара

2. Винтовая поверхность резьбы

D. Schraubenfläche des Gewindes

Е. Helical surface

F. Surface hélicoidale

Поверхность, образованная кривой, лежащей в одной плоскости с осью и перемещающейся относительно оси таким образом, что каждая точка кривой движется по винтовой линии резьбы и все возможные винтовые линии от точек кривой имеют одинаковые параметры a и ε (см. черт. 1 и 2)

Определения термина из разных документов: Винтовая поверхность резьбы

8. Виток резьбы

Виток

D. Gewindegang

Часть выступа резьбы, соответствующая одному полному обороту точек винтовой поверхности резьбы относительно оси резьбы

Определения термина из разных документов: Виток резьбы

69. Внутренний диаметр конической резьбы

Внутренний диаметр резьбы

D. Innendurchmesser des kegligen Gewindes

d₁, d₃, d₁

Диаметр воображаемого прямого кругового конуса в основной плоскости или в заданном сечении, вписанного во впадины наружной или в вершины внутренней конической резьбы (см. черт. 32)

Определения термина из разных документов: Внутренний диаметр конической резьбы

30. Внутренний диаметр цилиндрической резьбы

Внутренний диаметр резьбы

D. Innendurchmesser des Gewindes

Е. Minor diameter

F. Diamètre intérieur

d₁, d_2, D₁

Диаметр воображаемого прямого кругового цилиндра, вписанного во впадины наружной или вершины внутренней цилиндрической резьбы (см. черт. 14)

Определения термина из разных документов: Внутренний диаметр цилиндрической резьбы

10. Внутренняя резьба

D. Innengewinde

E. Internal thread

F. Filetage intérieur

Резьба, образованная на внутренней прямой круговой цилиндрической или прямой круговой конической поверхности (см. черт. 4)

Определения термина из разных документов: Внутренняя резьба

25. Впадина резьбы

D. Gewindegrund

Е. Root

F. Fond de filet

Часть винтовой поверхности резьбы, соединяющая смежные боковые стороны резьбы по дну ее канавки (см. черт. 10)

Определения термина из разных документов: Впадина резьбы

38. Высота исходного треугольника резьбы

D. Höhe des Ausgangsdreiecks des Gewindes

E. Height of fundamental triangle

F. Hauteur du triangle générateur

H

Расстояние между вершиной и основанием исходного треугольника резьбы в направлении, перпендикулярном к оси резьбы (черт. 19)

Определения термина из разных документов: Высота исходного треугольника резьбы

40. Высота профиля резьбы

D. Profilhöhe des Gewindes

E. Height of thread

F. Hauteur du profil du filetage

h₃, H₄

Расстояние между вершиной и впадиной резьбы в плоскости осевого сечения в направлении, перпендикулярном к оси резьбы (черт. 21)

Черт. 21

Определения термина из разных документов: Высота профиля резьбы

3. Выступ резьбы

Выступ

D. Gewindezahn

E. Ridge

F. Filet

Выступающая часть материала детали, ограниченная винтовой поверхностью резьбы (черт. 3 и 4).

Черт. 3

Черт. 4

Определения термина из разных документов: Выступ резьбы

43. Длина резьбы

Длина участка детали, на котором образована резьба, включая сбег резьбы и фаску (черт. 23)

Черт. 23

Определения термина из разных документов: Длина резьбы

44. Длина резьбы с полным профилем

Длина участка резьбы, на котором вершины и впадины резьбы соответствуют номинальному профилю резьбы и находятся в пределах полей допусков наружного и внутреннего диаметров резьбы (см. черт. 23)

Определения термина из разных документов: Длина резьбы с полным профилем

42. Длина свинчивания

D. Einschraublänge

E. Length of thread engagement

F. Longueur en prise

Длина участка взаимного перекрытия наружной и внутренней резьб в осевом направлении (черт. 22)

Черт. 22

Определения термина из разных документов: Длина свинчивания

11. Заход резьбы

Заход

D. Gewindeanfang

Начало выступа резьбы (черт. 5)

Черт. 5

Определения термина из разных документов: Заход резьбы

37. Исходный треугольник резьбы

D. Ausgangsdreick des Gewindes

E. Fundamental triangle

F. Triangle générateur

Треугольник, вершины которого образуются точками пересечения продолженных боковых сторон основного профиля резьбы (черт. 19)

Определения термина из разных документов: Исходный треугольник резьбы

4. Канавка резьбы

Канавка

D. Gewindelücke

Е. Groove

F. Sillon

Пространство, заключенное между выступами резьбы (см. черт. 3 и 4)

Определения термина из разных документов: Канавка резьбы

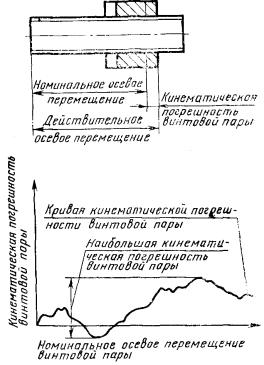

57. Кинематическая погрешность винтовой пары

D. Kinematische Abweichung des Schraubtriebes

Разность между действительным и номинальным осевыми перемещениями одной из сопряженных деталей винтовой пары в их относительном движении (черт. 27)

Черт. 27

Определения термина из разных документов: Кинематическая погрешность винтовой пары

55. Кинематическая погрешность наружной резьбы

D. Kinematische Abweichung des Aussengewindes

Разность между действительным и номинальным осевыми перемещениями одновитковой идеальной внутренней резьбы, находящейся в однопрофильном контакте с наружной реальной резьбой, при заданном угле поворота детали с наружной резьбой (черт. 26)

Примечание. Под идеальной резьбой понимают резьбу, профиль и шаг которой соответствуют номинальным

Черт. 26

Определения термина из разных документов: Кинематическая погрешность наружной резьбы

7. Коническая резьба

D. Kegliges Gewinde

E. Taper thread

F. Filetage conique

Резьба, образованная на боковой поверхности прямого кругового конуса (см. черт. 3б и 4б)

Определения термина из разных документов: Коническая резьба

18. Коническое резьбовое соединение

D. Keglige Gewindeverbindung

Резьбовое соединение деталей, имеющих коническую резьбу

Определения термина из разных документов: Коническое резьбовое соединение

15. Левая резьба

D. Linksgewinde

E. Left-hand thread

F. Filetage à gauche

LH

Резьба, у которой выступ, вращаясь против часовой стрелки, удаляется вдоль оси от наблюдателя (черт. 8)

Черт. 8

Определения термина из разных документов: Левая резьба

52. Местное отклонение хода резьбы

D. Ortliche Steigungsabweichung des Gewindes

E_Ph0

Разность между действительным и номинальным осевыми перемещениями средней точки боковой стороны резьбы, соответствующими повороту этой точки по винтовой линии на угол меньше 360° (см. черт. 25)

Определения термина из разных документов: Местное отклонение хода резьбы

13. Многозаходная резьба

D. Mehrgängiges Gewinde

E. Multistart thread

F. Filetage à plusieurs filets

Резьба, образованная двумя или более выступами с равномерно расположенными заходами (см. черт. 5)

Определения термина из разных документов: Многозаходная резьба

58. Наибольшая кинематическая погрешность винтовой пары

D. Grösste kinematische Abweichung des Schraubtriebes

Наибольшая алгебраическая разность значений кинематической погрешности винтовой пары в пределах заданной длины осевого перемещения (см. черт. 27)

Определения термина из разных документов: Наибольшая кинематическая погрешность винтовой пары

56. Наибольшая кинематическая погрешность наружной резьбы

D. Grösste kinematische Abweichung des Aussengewindes

Наибольшая алгебраическая разность значений кинематической погрешности наружной резьбы в пределах заданной длины осевого перемещения (см. черт. 26)

Определения термина из разных документов: Наибольшая кинематическая погрешность наружной резьбы

53. Накопленное отклонение хода резьбы

D. Ortliche Steigungsabweichung des Gewindes

E. Deviation in cumulative lead

E_Ph1

Наибольшая разность между действительным и номинальным осевыми перемещениями средней точки боковой стороны резьбы, соответствующими повороту этой точки по винтовой линии на угол больше 360° в пределах длины свинчивания или заданной длины (см. черт. 25)

Определения термина из разных документов: Накопленное отклонение хода резьбы

49. Накопленное отклонение шага резьбы

D. Gesamtteilungsabweichung des Gewindes

E. Deviation in cumulative pitch

Е_Р1

Наибольшая разность между действительным и номинальным расстояниями по линии, параллельной оси резьбы, между средними точками, лежащими на одноименных боковых сторонах профиля двух любых витков резьбы в пределах длины свинчивания или заданной длины и расположенными в одной осевой плоскости и по одну сторону от оси резьбы

Определения термина из разных документов: Накопленное отклонение шага резьбы

9. Наружная резьба

D. Aussengewinde

E. External thread

F. Filetage extérieur

Резьба, образованная на наружной прямой круговой цилиндрической или прямой круговой конической поверхности (см. черт. 3)

Определения термина из разных документов: Наружная резьба

68. Наружный диаметр конической резьбы

Наружный диаметр резьбы

D. Aussendurchmesser des kegligen Gewindes

d, D, D₄

Диаметр воображаемого прямого кругового конуса в основной плоскости или в заданном сечении, описанного вокруг вершин наружной или впадин внутренней конической резьбы (см. черт. 32)

Определения термина из разных документов: Наружный диаметр конической резьбы

29. Наружный диаметр цилиндрической резьбы

Наружный диаметр резьбы

D. Aussendurchmesser des Gewindes

E. Major diameter

F. Diamètre exté rieur

D, d, D₄

Диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы (черт. 14)

Черт. 14

Определения термина из разных документов: Наружный диаметр цилиндрической резьбы

32. Номинальный диаметр резьбы

D. Nenndurchmesser des Gewindes

E. Nominal size

F. Dimension nominate

Диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении

Определения термина из разных документов: Номинальный диаметр резьбы

47. Номинальный зазор по вершинам резьбы

D. Nennspiel an den Gewindespitzen

a_c

Половина разности между номинальными наружными диаметрами внутренней и наружной резьбы или номинальными внутренними диаметрами внутренней и наружной резьбы (см. черт. 24)

Определения термина из разных документов: Номинальный зазор по вершинам резьбы

72. Номинальный профиль конической резьбы

Номинальный профиль резьбы

D. Nennprofil des kegligen Gewindes

Профиль наружной или внутренней конической резьбы, который определен номинальными размерами его линейных и угловых элементов и к которому в установленной основной плоскости относятся номинальные размеры наружного, среднего и внутреннего диаметров резьбы (см. черт. 32)

Определения термина из разных документов: Номинальный профиль конической резьбы

46. Номинальный профиль цилиндрической резьбы

Номинальный профиль резьбы

D. Nennprofil des Gewindes

Е. Basic profile of thread

F. Profil de base

Определения термина из разных документов: Номинальный профиль цилиндрической резьбы

12. Однозаходная резьба

D. Eingängiges Gewinde

Е. Single-start thread

F. Filetage à un seul filet

Резьба, образованная одним выступом резьбы (черт. 6)

Черт. 6

Определения термина из разных документов: Однозаходная резьба

74. Осевое отклонение конической резьбы

Осевое отклонение резьбы

D. Axiale Abweichung des kegligen Gewindes

Осевое расстояние между основной плоскостью и плоскостью, перпендикулярной к оси резьбы, в которой приведенный средний диаметр реальной конической резьбы равен номинальному среднему диаметру резьбы в основной плоскости

Определения термина из разных документов: Осевое отклонение конической резьбы

ДОПОЛНИТЕЛЬНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ КОНИЧЕСКОЙ РЕЗЬБЫ

Плоскость, перпендикулярная к оси резьбы, в которой задаются номинальные размеры наружного, среднего и внутреннего диаметров конической резьбы (черт. 32)

Черт. 32

Определения термина из разных документов: Основная плоскость конической резьбы

36. Основной профиль резьбы

D. Grundprofil des Gewindes

E. Basic profile

F. Profil de base

Общий для наружной и внутренней резьбы профиль, который определен номинальными размерами его линейных и угловых элементов и является основой для определения номинального профиля резьбы (черт. 19)

Черт. 19

Определения термина из разных документов: Основной профиль резьбы

ОСНОВНЫЕ ЭЛЕМЕНТЫ И ПАРАМЕТРЫ РЕЗЬБЫ

Ось, относительно которой образована винтовая поверхность резьбы (см. черт. 3 и 4)

Определения термина из разных документов: Ось резьбы

51. Отклонение хода резьбы

D. Steigungsabweichung des Gewindes

E. Deviation in lead

E_Ph

Разность между действительным и номинальным значениями хода резьбы (черт. 25)

Черт. 25

Определения термина из разных документов: Отклонение хода резьбы

54. Отклонение хода резьбы по двум боковым сторонам

D. Zweiflanken-Steigungsabweichung des Gewindes

E. Deviation in dual flank lead

E_Ph2

Среднее арифметическое значение отклонений хода резьбы, определенных по разноименным боковым сторонам резьбы

Определения термина из разных документов: Отклонение хода резьбы по двум боковым сторонам

48. Отклонение шага резьбы

D. Teilungsabweichung des Gewindes

E. Deviation in pitch

Е_Р

Разность между действительным и номинальным значениями шага резьбы

Определения термина из разных документов: Отклонение шага резьбы

50. Отклонение шага резьбы по двум боковым сторонам

D. Zweiflanken-Teilungsabweichung des Gewindes

E. Deviation in dual flank pitch

E_P2

Среднее арифметическое значение отклонений шага резьбы, определенных по разноименным боковым сторонам профиля резьбы

Определения термина из разных документов: Отклонение шага резьбы по двум боковым сторонам

ОТКЛОНЕНИЯ, ДОПУСКИ И ПОСАДКИ РЕЗЬБЫ

Профиль наружной или внутренней цилиндрической резьбы, который определен номинальными размерами его линейных и угловых элементов и к которому относятся номинальные размеры наружного, среднего и внутреннего диаметров резьбы (черт. 24)

Черт. 24

Определения термина из разных документов: ОТКЛОНЕНИЯ, ДОПУСКИ И ПОСАДКИ РЕЗЬБЫ

65. Переходная посадка в резьбовом соединении

D. Ubergangspassung der Gewindeverbindung

E. Transition fit

F. Ajustement incertain

Посадка в резьбовом соединении, при которой поля допусков средних диаметров наружной и внутренней резьбы перекрываются; в соединении возможно получение как натяга, так и зазора (черт. 31)

Черт. 31

Определения термина из разных документов: Переходная посадка в резьбовом соединении

61. Поле допуска резьбы

D. Toleranzfeld des Gewindes

E. Tolerance zone of thread

F. Zone de tolérance

Совокупность полей допусков наружного, среднего и внутреннего диаметров резьбы

Определения термина из разных документов: Поле допуска резьбы

62. Посадка в резьбовом соединении

D. Passung der Gewindeverbindung

E. Fit

F. Ajustement

Характер резьбового соединения деталей, определяемый разностью средних диаметров наружной и внутренней резьбы до сборки

Определения термина из разных документов: Посадка в резьбовом соединении

63. Посадка с зазором в резьбовом соединении

D. Spielpassung der Gewindeverbindung

Е. Clearance fit

F. Ajustement avec jeu

Посадка в резьбовом соединении, при которой поле допуска среднего диаметра внутренней резьбы расположено над полем допуска среднего диаметра наружной резьбы; в соединении обеспечивается зазор (черт. 29)

Примечание. К посадкам с зазором относится также посадка, в которой нижнее отклонение среднего диаметра внутренней резьбы совпадает с верхним отклонением среднего диаметра наружной резьбы

Черт. 29

Определения термина из разных документов: Посадка с зазором в резьбовом соединении

64. Посадка с натягом в резьбовом соединении

D. Presspassung der Gewindeverbindung

E. Interference fit

F. Ajustement avec serrage

Посадка в резьбовом соединении, при которой поле допуска среднего диаметра наружной резьбы расположено над полем допуска среднего диаметра внутренней резьбы; в соединении обеспечивается натяг (черт. 30)

Черт. 30

Определения термина из разных документов: Посадка с натягом в резьбовом соединении

14. Правая резьба

D. Rechtsgewinde

E. Right-hand thread

F. Filetage à droite

Резьба, у которой выступ, вращаясь по часовой стрелке, удаляется вдоль оси от наблюдателя (черт. 7)

Черт. 7

Определения термина из разных документов: Правая резьба

71. Приведенный средний диаметр конической резьбы

Приведенный средний диаметр резьбы

D. Paarungs-Flankendurchmesser des kegligen Gewindes

Средний диаметр воображаемой идеальной конической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и номинальный профиль резьбы, номинальный угол конуса и длину, равную длине свинчивания, и которая плотно, без взаимного смещения и натяга, сопрягается с реальной резьбой по боковым сторонам резьбы

Определения термина из разных документов: Приведенный средний диаметр конической резьбы

59. Приведенный средний диаметр цилиндрической резьбы

Приведенный средний диаметр резьбы

D. Paarungs-Flankendurchmesser des Gewindes

Е. Virtual pitch diameter of thread

F. Diametre virtuel sur flancs d’un filetage

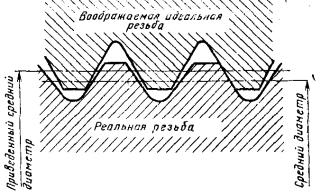

Средний диаметр воображаемой идеальной цилиндрической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и основной или номинальный профиль резьбы, и длину, равную заданной длине свинчивания, и которая плотно, без взаимного смещения или натяга, сопрягается с реальной резьбой по боковым сторонам резьбы (черт. 28)

Черт. 28

Определения термина из разных документов: Приведенный средний диаметр цилиндрической резьбы

22. Профиль резьбы

D. Gewindeprofil

E. Thread profile

F. Profil du filetage

Профиль выступа и канавки резьбы в плоскости осевого сечения резьбы (черт. 9)

Черт. 9

Определения термина из разных документов: Профиль резьбы

41. Рабочая высота профиля резьбы

D. Profilüberdeckung des Gewindes

E. Thread overlap

F. Recouvrement

H₁

Длина проекции участка взаимного перекрытия профилей сопрягаемых наружной и внутренней резьб на перпендикуляр к оси резьбы (см. черт. 21 и 22)

Определения термина из разных документов: Рабочая высота профиля резьбы

73. Рабочая длина конической резьбы

Рабочая длина резьбы

D. Nutzbare Gewindelänge des kegligen Gewindes

Длина участка возможного взаимного перекрытия наружной и внутренней конических резьб в осевом направлении, состоящая из длины свинчивания и длины затяжки резьбового соединения при сборке (см. черт. 33)

Примечание. Под длиной затяжки понимают длину относительного взаимного осевого перемещения деталей с наружной и внутренней резьбой под действием заданного крутящего момента, приложенного после свинчивания деталей от руки

Определения термина из разных документов: Рабочая длина конической резьбы

26. Радиус впадины резьбы

D. Radius des Gewindegrundes

E. Root radius

F. Rayon d’arrondi à fond de filet

R

Радиус впадины резьбы в плоскости осевого сечения (черт. 11)

Черт. 11

Определения термина из разных документов: Радиус впадины резьбы

5. Резьба

D. Gewinde

Е. Thread, screw thread

F. Filetage

Один или несколько равномерно расположенных выступов резьбы постоянного сечения, образованных на боковой поверхности прямого кругового цилиндра или прямого кругового конуса

Определения термина из разных документов: Резьба

16. Резьбовое соединение

D. Gewindeverbindung

Соединение двух деталей с помощью резьбы, в которой одна из деталей имеет наружную резьбу, а другая - внутреннюю

Определения термина из разных документов: Резьбовое соединение

45. Сбег резьбы

Участок в зоне перехода резьбы к гладкой части детали, на котором резьба имеет неполный профиль (см. черт. 23)

Примечание. Под неполным профилем резьбы понимают профиль резьбы, вершины или впадины которого не соответствуют номинальному профилю резьбы и выходят за поле допуска наружного или внутреннего диаметра резьбы в сторону уменьшения высоты профиля резьбы

Определения термина из разных документов: Сбег резьбы

70. Средний диаметр конической резьбы

Средний диаметр резьбы

D. Flankendurchmesser des kegligen Gewindes

d₂, D₂

Диаметр в основной плоскости или в заданном сечении воображаемого прямого кругового конуса, соосного с конической резьбой, каждая образующая которого пересекает профиль резьбы таким образом, что проекции на ось резьбы отрезков, образованных при пересечении с канавкой, равны половине номинального шага резьбы (см. черт. 32)

Определения термина из разных документов: Средний диаметр конической резьбы

31. Средний диаметр цилиндрической резьбы

Средний диаметр резьбы

D. Flankendurchmesser des Gewindes

E. Pitch diameter, simple pitch diameter

F. Diamètre sur flancs, diamètre mesuré sur flancs

d₂, D₂

Диаметр воображаемого, соосного с резьбой прямого кругового цилиндра, каждая образующая которого пересекает профиль резьбы таким образом, что ее отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы (черт. 15)

Черт. 15

Определения термина из разных документов: Средний диаметр цилиндрической резьбы

39. Срез резьбы

D. Abflachung

E. Truncation

F. Troncature

с

Расстояние по перпендикуляру к оси резьбы от воображаемой точки пересечения двух смежных боковых сторон профиля резьбы до ближайшей точки его вершины или впадины (черт. 20)

Черт. 20

Определения термина из разных документов: Срез резьбы

60. Суммарный допуск среднего диаметра резьбы

D. Summentoleranz des Flankendurchmessers des Gewindes

Допуск, ограничивающий отклонения как приведенного среднего диаметра, так и среднего диаметра резьбы

Определения термина из разных документов: Суммарный допуск среднего диаметра резьбы

28. Угол наклона боковой стороны резьбы

D. Flankenwinkel des Gewindes

Е. Flank angle

F. Angle du flanc

b, g

Угол между боковой стороной резьбы и перпендикуляром к оси резьбы в плоскости осевого сечения (черт. 13)

Черт. 13

Определения термина из разных документов: Угол наклона боковой стороны резьбы

35. Угол подъема резьбы

D. Steigungswinkel des Gewindes

E. Lead angle

F. Inclinaison de l’hélice

ψ

Угол, образованный касательной к винтовой линии, описываемой средней точкой боковой стороны резьбы, и плоскостью, перпендикулярной к оси резьбы (черт. 18)

Черт. 18

Определения термина из разных документов: Угол подъема резьбы

27. Угол профиля резьбы

D. Profilwinkel des Gewindes

E. Included angle

F. Angle du filet

a

Угол между смежными боковыми сторонами резьбы в плоскости осевого сечения (черт. 12)

Черт. 12

Определения термина из разных документов: Угол профиля резьбы

34. Ход резьбы

D. Steigung des Gewindes

E. Lead

F. Pas de l’hélice

P_h

Расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360° (см. черт. 1, 2 и 17)

Черт. 17

Определения термина из разных документов: Ход резьбы

6. Цилиндрическая резьба

D. Zylindrisches Gewinde

E. Parallel thread

F. Filetage cylindrique

Резьба, образованная на боковой поверхности прямого кругового цилиндра (см. черт. 3а и 4а)

Определения термина из разных документов: Цилиндрическая резьба

17. Цилиндрическое резьбовое соединение

D. Zylindrische Gewindeverbindung

Резьбовое соединение деталей, имеющих цилиндрическую резьбу

Определения термина из разных документов: Цилиндрическое резьбовое соединение

19. Цилиндроконическое резьбовое соединение

D. Zylindrischkeglige Gewindeverbindung

Резьбовое соединение детали, имеющей внутреннюю цилиндрическую резьбу, сдеталью, имеющей наружную коническую резьбу

Определения термина из разных документов: Цилиндроконическое резьбовое соединение

33. Шаг резьбы

D. Teilung des Gewindes

E. Pitch

F. Pas du filetage

P

Расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы (черт. 16 и 17)

Черт. 16

Определения термина из разных документов: Шаг резьбы
